L'interface

La fenêtre de BIMopen comporte les mêmes parties dans la version de bureau et dans la version web. De haut en bas :

1. la barre de titre, avec le menu de l'application, la barre d'outils d'accès rapide, le nom du projet et de la vue active, le menu des langues et le menu d'aide ;
2. le ruban, avec ses onglets et ses groupes d'outils ;
3. la barre des options, avec les réglages de l'outil actif ;
4. à gauche, la palette Propriétés au-dessus de l'Arborescence du projet ;
5. la zone de dessin, où les vues s'ouvrent dans des fenêtres, chacune avec sa barre de contrôle d'affichage ;
6. la ligne de commande, avec le journal de ce qui a été fait ;
7. la barre d'état.

Les palettes gardent leur largeur quoi qu'elles affichent : un nom long est raccourci par « … » et son info-bulle le montre en entier. Faites glisser le bord des palettes pour les élargir ou les rétrécir, et la ligne entre Propriétés et l'Arborescence du projet pour partager la hauteur ; BIMopen retient les deux pour la session suivante. Dans le style BIMopen, le panneau d'outils et le panneau d'élément fonctionnent de la même façon.

En arabe, toute la fenêtre est inversée en miroir : les palettes sont à droite, le ruban et la barre des options se lisent de droite à gauche, et la barre de navigation se trouve sur le bord gauche des vues.

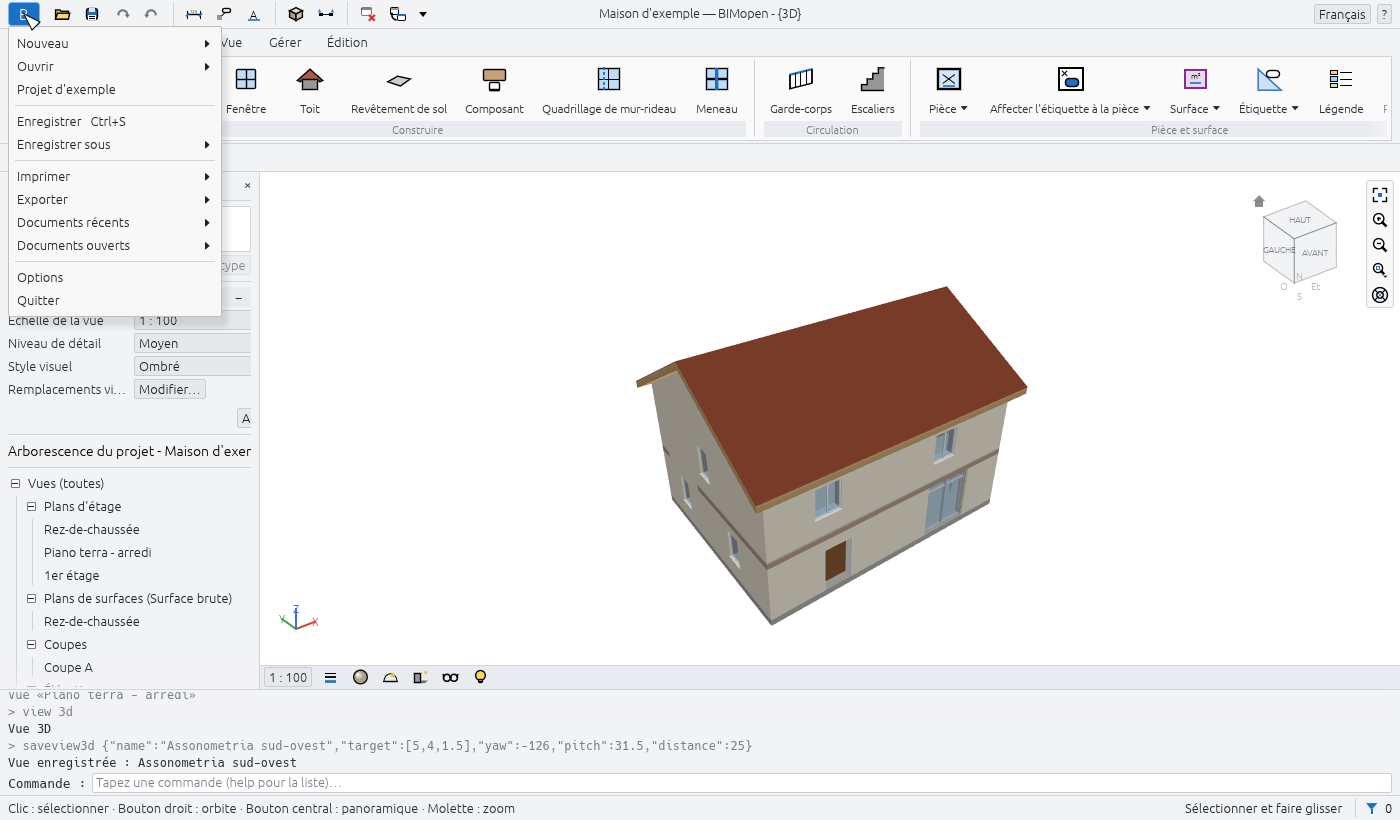

Menu de l'application

Le bouton bleu B à l'extrémité gauche de la barre de titre ouvre le menu de l'application : les commandes qui agissent sur l'ensemble du projet.

Nouveau, Ouvrir… et Projet d'exemple remplacent le projet en cours sans demander de confirmation : enregistrez-le d'abord si vous souhaitez le conserver.

Options

Menu de l'application ▸ Options comporte deux groupes :

BIMopen mémorise la langue et le thème pour le prochain démarrage.

Barre d'outils d'accès rapide

À côté du menu de l'application, la barre d'outils d'accès rapide garde les commandes les plus utilisées à portée d'un clic. Placez la souris sur un bouton pour lire ce qu'il fait et son raccourci.

Au milieu de la barre de titre, lorsque la fenêtre est assez large, BIMopen affiche le nom du projet et de la vue active, par exemple Maison d'exemple — BIMopen - Plan : Rez-de-chaussée. Un astérisque après le nom du projet signifie qu'il comporte des modifications non enregistrées.

À l'extrémité droite :

• le menu des langues, un globe avec le nom de la langue courante : choisissez-en une autre et l'interface change aussitôt ;
• le menu ? : Commandes répertorie toutes les commandes dans la ligne de commande (comme en tapant help), et Informations affiche la version, la licence et les crédits.

? ▸ Aide (F1) ouvre ce manuel, dans la langue de l'interface, dans le navigateur. F1 ouvre la page de ce que vous faites : la boîte de dialogue ouverte, le bouton du ruban sous la souris (son info-bulle se termine par Appuyez sur F1 pour plus d'informations) ou l'outil actif.

Clic droit sur un outil du ruban et Ajouter à la barre d'outils d'accès rapide : l'outil entre dans la barre et se lance de là, quel que soit l'onglet ouvert. Clic droit sur n'importe quel outil de la barre, ceux par défaut compris, pour Supprimer de la barre d'outils d'accès rapide ou Ajouter un séparateur (une ligne à sa droite). La petite flèche au bout de la barre, Personnaliser la barre d'outils d'accès rapide, liste les outils par défaut : cochez-en un pour le remontrer, décochez-le pour le retirer. Dans le même menu, Personnaliser la barre d'outils d'accès rapide… ouvre une fenêtre avec les outils de la barre dans l'ordre : Monter et Descendre déplacent celui sélectionné à gauche ou à droite, Ajouter un séparateur met une ligne après lui, Supprimer l'enlève (ou enlève une ligne), OK applique. Afficher sous le ruban déplace toute la barre sous le ruban (ou de nouveau au-dessus). La barre est conservée pour les sessions suivantes. Dans les onglets du ruban et la barre d'outils d'accès rapide, chaque commande a sa propre icône.

Ruban

Le ruban regroupe les outils en onglets, et chaque onglet en groupes. Le nom d'un groupe est écrit sous ses boutons. Un bouton dont le nom est suivi d'une petite marque ouvre un menu. Placer la souris sur un bouton affiche ce qu'il fait et, entre parenthèses, le raccourci que vous pouvez taper pour le lancer.

Appuyez sur Alt puis relâchez-la, ou appuyez sur F10, pour afficher les info-touches : une lettre sur chaque onglet (I, N, A, V, G, M, du premier onglet à l'onglet contextuel) et, sur les boutons de l'onglet ouvert, le raccourci de leur outil. Tapez la lettre d'un onglet pour l'ouvrir, puis les lettres d'un bouton pour lancer son outil ; Esc masque les info-touches. Tant qu'elles sont affichées, ce que vous tapez ne va pas dans la ligne de commande.

L'onglet Début

Ligne de limite de surface et Surface fonctionnent dans un plan de surfaces : tant qu'aucun n'est ouvert, ils sont grisés, et leur info-bulle indique d'ouvrir d'abord un plan de surfaces.

L'onglet Annoter

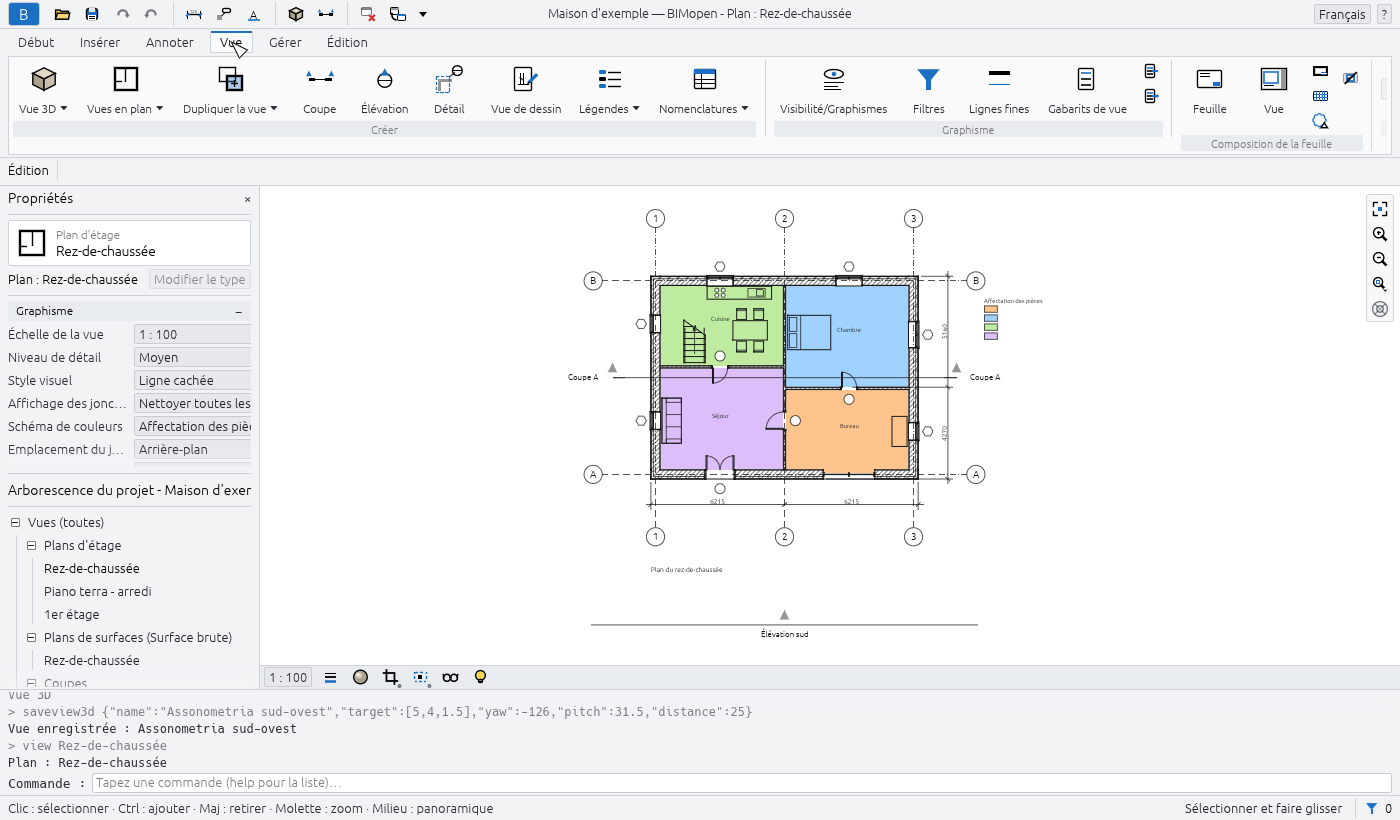

L'onglet Vue

Enregistrer la vue ne fonctionne que lorsqu'une vue 3D est ouverte, Dupliquer avec détails uniquement pour les vues qui ne sont pas en 3D, et Composition de la feuille ▸ Vue uniquement lorsqu'une feuille est ouverte.

L'onglet Gérer

Accrochage active et désactive l'accrochage pour tout le programme : il est mis en évidence lorsqu'il est actif.

L'onglet contextuel

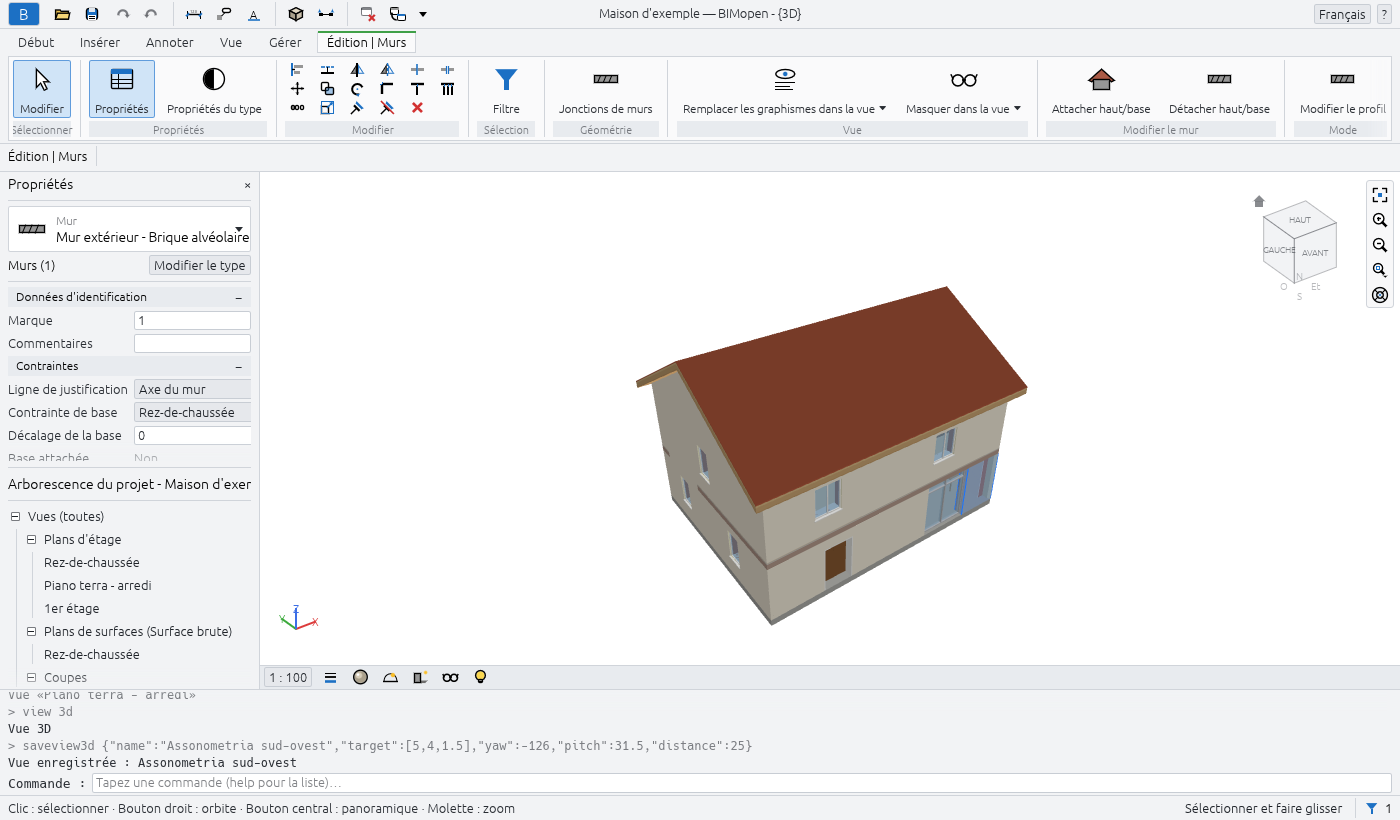

Lorsque vous lancez un outil ou sélectionnez quelque chose, le ruban passe de lui-même au dernier onglet, qui prend le nom de ce que vous faites : Édition | Placer : Mur pendant le dessin de murs, Édition | Murs lorsque des murs sont sélectionnés, Édition | Sélection multiple avec des éléments de catégories différentes. L'onglet est signalé par une couleur qui lui est propre. Lorsque l'outil se termine, ou que la sélection est effacée, le ruban revient à l'onglet que vous utilisiez.

Il comporte toujours ces groupes :

Supprimer ne fonctionne que lorsque quelque chose est sélectionné. Le chapitre sur la sélection et la modification décrit les outils de modification.

D'autres groupes apparaissent selon ce qui est sélectionné ou selon l'outil :

Barre des options

Sous le ruban, la barre des options commence par le nom de l'onglet contextuel, puis affiche les réglages de l'outil actif. Ils s'appliquent aux prochains éléments que vous placez. À son extrémité, lorsqu'un outil est actif, elle affiche le niveau sur lequel vous travaillez : Niveau : Rez-de-chaussée.

Lorsque Ortho (Maj) est désactivé, maintenir Shift pendant le dessin donne la même contrainte ; lorsqu'il est activé, Shift la libère.

Cliquez avec le bouton droit sur la barre des options et choisissez Ancrer en bas pour la placer juste au-dessus de la barre d'état ; Ancrer en haut la remet en place. Le choix est conservé pour les sessions suivantes.

Propriétés

La palette Propriétés affiche et modifie les paramètres de ce sur quoi vous travaillez. De haut en bas, elle comporte :

• le sélecteur de type : la famille en petits caractères et le type en dessous. Cliquez dessus pour choisir un autre type : les éléments sélectionnés changent de type ou, lorsqu'un outil est actif, le prochain élément reçoit ce type ;
• une ligne indiquant ce que la palette affiche, par exemple Murs (1) ou Nouveau : Mur, et le bouton Modifier le type, qui ouvre les propriétés du type ;
• les paramètres, par groupes (Contraintes, Graphisme, Données d'identification…). Cliquez sur le nom d'un groupe pour le replier. Les valeurs en gris sont en lecture seule : elles sont calculées à partir du modèle ;
• le bouton Appliquer, qui valide une valeur en cours de saisie. Enter fait de même.

Ce qu'affiche la palette dépend de la situation :

Les longueurs sont écrites et lues dans les unités du projet (millimètres dans un nouveau projet). Vous pouvez taper une valeur avec son unité, par exemple 2.7m.

Pour fermer la palette, cliquez sur × dans son titre ; pour l'afficher à nouveau, utilisez Vue ▸ Fenêtres ▸ Interface utilisateur ▸ Propriétés ou le bouton Propriétés de l'onglet contextuel.

Arborescence du projet

L'Arborescence du projet répertorie les vues, nomenclatures, feuilles et familles du projet sous forme d'arbre. Son titre porte le nom du projet. Cliquez sur ⊟ ou ⊞ pour replier ou déplier une branche.

Les branches des plans de surfaces, coupes, élévations, vues de détail et vues de dessin n'apparaissent que lorsqu'elles contiennent quelque chose. La vue active est écrite en gras.

Avec une vue :

• un clic affiche ses propriétés dans la palette Propriétés, sans l'ouvrir ;
• un double-clic l'ouvre ;

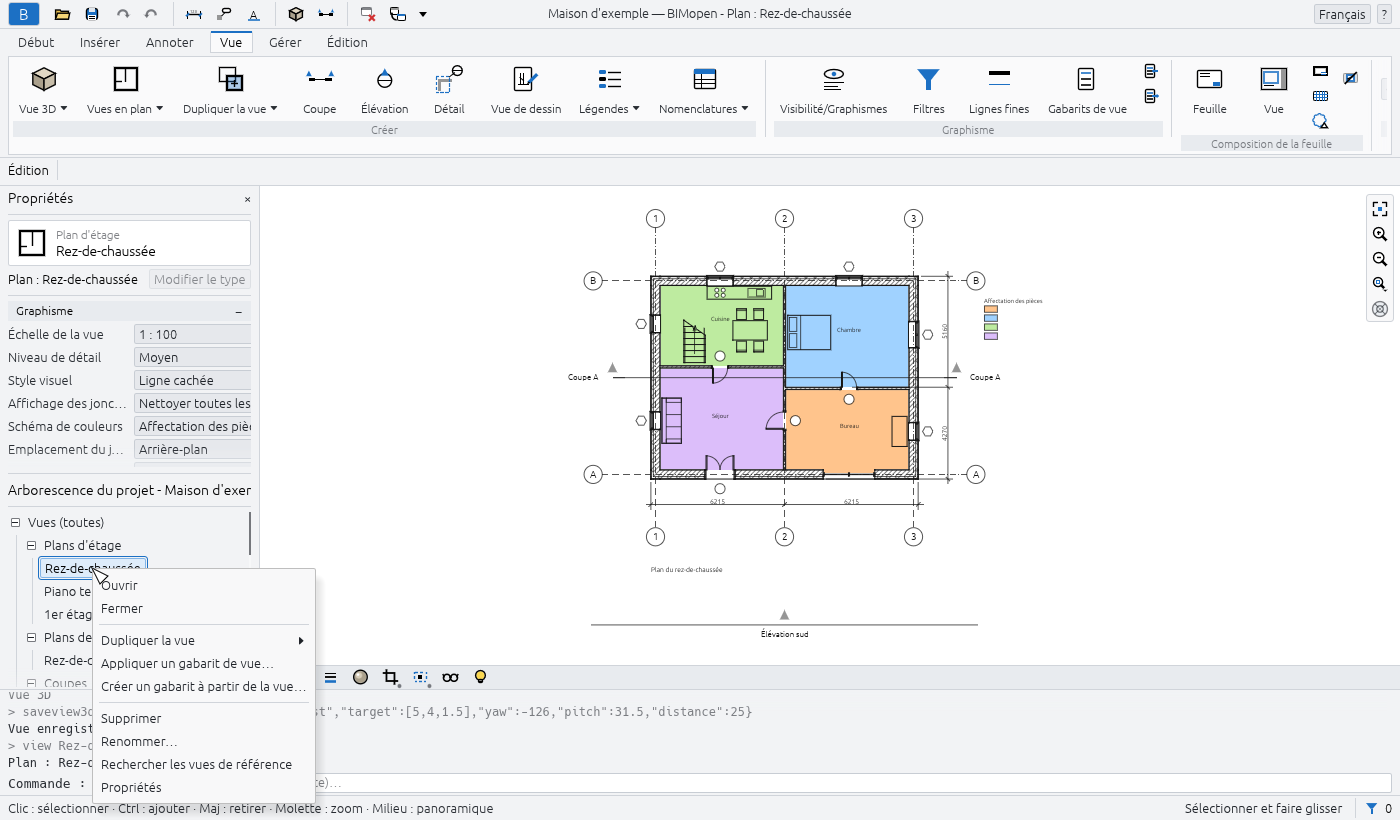

• un clic droit ouvre son menu : Ouvrir, Fermer (ferme ses fenêtres), Dupliquer la vue ▸ (Dupliquer, Dupliquer avec détails), Appliquer un gabarit de vue…, Créer un gabarit à partir de la vue…, Supprimer, Renommer…, Propriétés.

Le menu d'une feuille comporte Appliquer un gabarit de vue à toutes les vues… à la place des deux éléments de gabarit, et pas de Dupliquer la vue. {3D} ne peut être ni supprimée ni renommée.

Avec une nomenclature du projet, un clic la sélectionne, un double-clic l'ouvre, et le menu du clic droit comporte Ouvrir, Propriétés de la nomenclature… et Supprimer. Une nomenclature prédéfinie s'ouvre d'un clic.

Avec un type, sous Familles, un double-clic ouvre ses propriétés de type ; le menu du clic droit comporte Propriétés du type, Dupliquer…, Créer une instance (lance l'outil qui le place, avec ce type) et Supprimer.

Après un clic dans l'arborescence du projet, le clavier s'y déplace : Up et Down passent d'une ligne à l'autre (les propriétés de la vue s'affichent dans la palette), Right ouvre une branche, Left la ferme ou remonte à la branche qui contient la ligne, Enter ouvre la vue.

Les vues vont aussi sur les feuilles d'ici. Faites glisser un plan, une coupe, une élévation, une vue de dessin, une légende, une vue 3D enregistrée ou une nomenclature sur la feuille ouverte : sa fenêtre suit le curseur et reste là où vous la lâchez. Ou lâchez-la sur le nom d'une feuille dans l'arbre : la feuille s'ouvre et la fenêtre suit le curseur jusqu'à votre clic. Pendant le glissement, l'arbre défile quand le curseur approche de son bord. Le menu contextuel d'une feuille propose Ajouter une vue…. Une vue déjà placée sur une feuille est refusée, avec la raison dans la ligne de commande ; légendes et nomenclatures peuvent aller sur plusieurs feuilles. Une vue 3D enregistrée apparaît sur la feuille avec les arêtes vues depuis sa caméra.

Le menu contextuel d'un plan, d'une coupe ou d'une vue de dessin propose Rechercher les vues de référence : les vues qui montrent son symbole et les feuilles où elle se trouve ; Atteindre la vue ouvre celle choisie.

Zone de dessin et fenêtres de vue

Chaque vue que vous ouvrez est une fenêtre dans la zone de dessin. Une vue ouverte à nouveau passe au premier plan ; au moins une fenêtre reste toujours ouverte. Vue ▸ Fenêtres les dispose :

Cliquez dans une fenêtre pour la rendre active : les outils travaillent dans la fenêtre active, les autres se contentent d'afficher le modèle. En Mosaïque et en Cascade, le × dans la barre de titre d'une fenêtre la ferme.

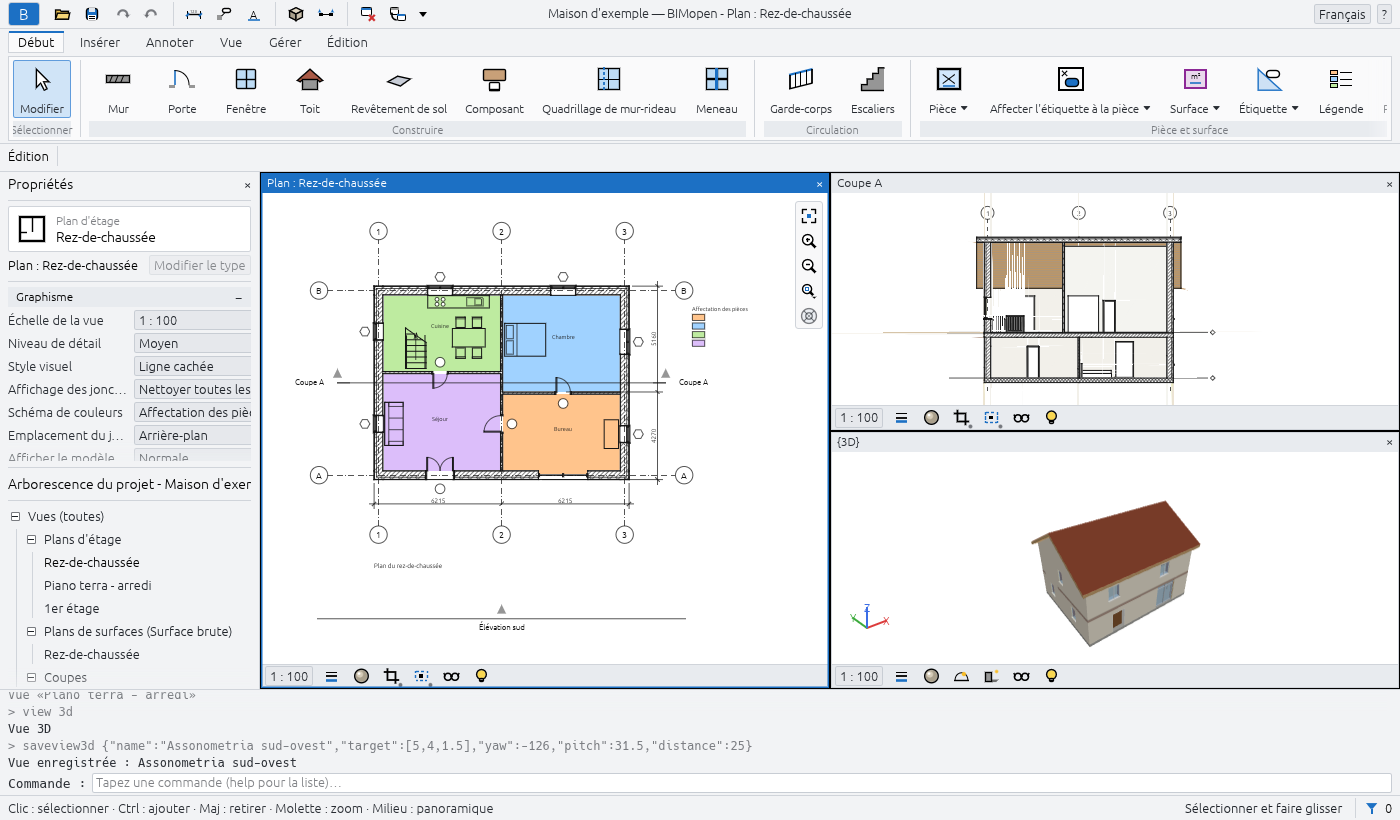

Mosaïque place la fenêtre active en haut à gauche et les autres ensuite, de la plus récemment active ; Changer de fenêtre les liste dans le même ordre. Si vous disposez à nouveau après avoir travaillé dans une autre fenêtre, celle-ci passe en premier.

Interface utilisateur ▸ Raccourcis clavier liste les commandes avec leurs raccourcis. Cherchez une commande par son nom, ou utilisez Filtrer (Tout, Tous les éléments définis, Tous les éléments non définis, Tous les éléments réservés) ; sélectionnez une commande, tapez les touches dans Appuyez sur les nouvelles touches et cliquez sur Affecter. Les touches qu'une autre commande possède déjà sont refusées, avec la raison ; Supprimer enlève les touches que vous avez ajoutées. Vos raccourcis sont conservés pour les sessions suivantes et lancent la commande quand vous les tapez, comme ceux prévus.

Un outil ne change jamais la vue active de lui-même. Lancé dans une vue où il ne peut pas travailler (un toit ou une pièce dans une vue 3D, un niveau dans un plan, une surface hors d'un plan de surfaces), il ouvre Atteindre la vue : les vues adaptées, le plan du niveau actif choisi d'avance. Ouvrir la vue ouvre la vue choisie et y lance l'outil ; Annuler laisse tout tel quel. Modifier le contour d'un sol, d'un toit, d'un escalier ou d'un garde-corps, depuis une coupe ou une élévation, demande de même un plan de son niveau, et une nouvelle coupe ou élévation laisse actif le plan où elle a été dessinée. Déplacer et Copier fonctionnent aussi dans les coupes et les élévations, le long de la vue.

Barre de contrôle d'affichage

En bas de chaque plan, coupe, élévation, repère et vue de dessin :

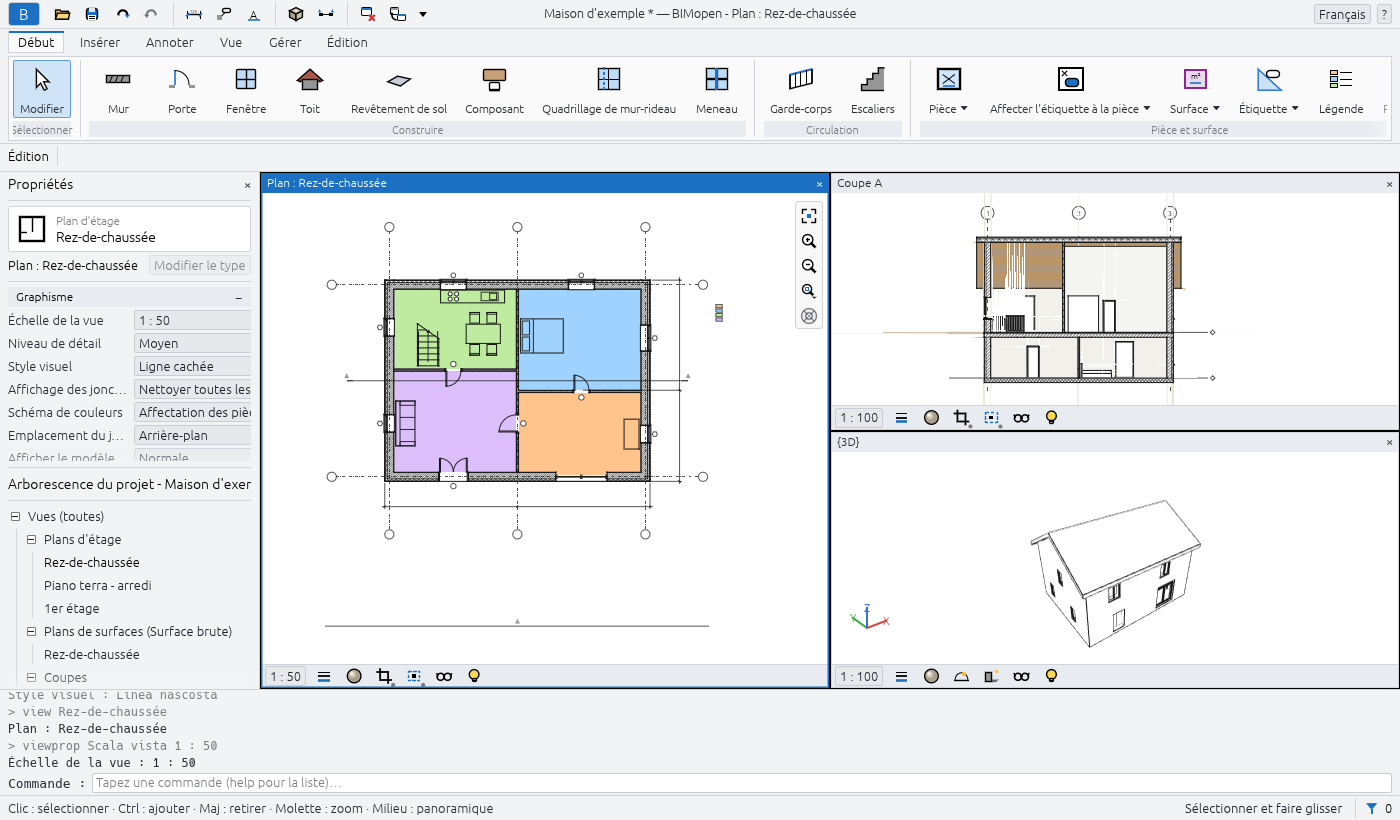

Dans une vue 3D, la barre comporte le Style visuel (Filaire, Ligne cachée, Ombré, Ombré avec arêtes, Couleurs homogènes) et Masquer/Isoler temporairement. Une feuille n'a pas de barre de contrôle d'affichage : ses vues ont leur propre échelle.

Barre de navigation

Sur le bord droit de la vue active (le bord gauche en arabe), trois boutons : Zoom tout (comme Home), Zoom avant et Zoom arrière.

En dessous, Options de zoom ouvre le menu du zoom : Zoom sur une région (faites glisser un rectangle sur la vue ; Esc abandonne), Zoom arrière (2x), Zoom adapté à la fenêtre, Tout adapter à la fenêtre (chaque fenêtre ouverte), Zoom taille de la feuille (la vue à sa taille d'impression), et Panoramique/zoom précédent et Panoramique/zoom suivant, qui reculent et avancent parmi les cadrages de cette fenêtre. Tapés : ZR, ZO, ZF, ZA, ZS, ZP. Dans une vue 3D, le dernier bouton, SteeringWheels, ouvre le disque de navigation : faites glisser son secteur Zoom, Orbite ou Panoramique ; cliquez sur Centrer pour que le point du modèle sous son centre devienne le pivot de la vue, ou sur Rembobiner pour revenir au cadrage précédent ; Fermer le disque (×) le ferme.

Se déplacer dans les vues

Un petit trièdre dans le coin inférieur de la vue 3D indique les directions des axes : X en rouge, Y en vert, Z en bleu. Une vue 3D enregistrée mémorise l'endroit où vous l'avez laissée.

En 3D, la molette zoome en gardant fixe le point du modèle sous le curseur, et l'orbite tourne autour du centre de la sélection, ou autour du point visé par la vue quand rien n'est sélectionné.

Le ViewCube, dans le coin supérieur de la vue 3D, tourne avec le modèle. Cliquez sur une face (HAUT, AVANT, DROITE…) pour regarder de ce côté, sur une arête pour regarder entre deux côtés, sur un coin entre trois ; faites glisser le cube pour orbiter. La maison au-dessus, Vue d'accueil, revient à la vue de départ ; les lettres N, E, S, O en dessous regardent depuis ce point cardinal.

Le menu contextuel d'une vue

Cliquez avec le bouton droit dans une vue lorsqu'aucun outil n'est actif. Si le curseur se trouve sur un élément non sélectionné, l'élément est d'abord sélectionné. Le menu comporte :

• Annuler : efface la sélection ;
• Sélectionner toutes les occurrences ▸ Visibles dans la vue ou ▸ Dans tout le projet : les éléments du même type ; Sélection précédente : la sélection faite auparavant ;
• Masquer dans la vue ▸ Éléments ou ▸ Catégorie : masque les éléments sélectionnés, ou leurs catégories entières, dans cette vue ;
• Remplacer les graphismes dans la vue ▸ Par catégorie… : ouvre Visibilité/Graphismes sur les catégories de la sélection ;
• Visibilité/Graphismes….

Lorsqu'un outil est actif, un clic droit fait la même chose qu'Esc : il annule l'étape en cours.

En haut du menu, Répéter [commande] relance le dernier outil utilisé ; Enter fait de même quand aucun outil n'est actif et que la ligne de commande est vide. Le menu est le même dans les plans, les coupes et les vues 3D.

Ligne de commande

Sous la zone de dessin, la ligne de commande affiche le journal de ce qui a été fait, le plus récent en bas : les commandes exécutées, en gris après un >, leurs résultats, et les erreurs en rouge. Sur sa dernière ligne, l'invite indique ce qu'attend l'outil actif, par exemple WALL next point [Esc to finish]:, ou Command: lorsqu'aucun outil n'est actif.

Vous n'avez pas besoin de cliquer dessus : tout ce que vous tapez lorsqu'aucun champ n'est en cours de modification va dans la ligne de commande. Enter exécute la ligne ; Up et Down rappellent les lignes tapées auparavant. Le chapitre sur la ligne de commande décrit les commandes.

Barre d'état

À gauche, la barre d'état affiche :

• lorsqu'un outil est actif, ce qu'attend l'outil (la même invite que dans la ligne de commande) ;
• sans outil, la catégorie et le type de l'élément sous le curseur, comme Murs : Mur extérieur - Brique alvéolaire 300 + ITE ;
• pendant un glisser, la longueur du déplacement, comme Déplacer : 1500 ;
• sinon, un aide-mémoire de la souris : Clic : sélectionner · Ctrl : ajouter · Maj : retirer · Molette : zoom · Milieu : panoramique dans les plans, Clic : sélectionner · Bouton droit : orbite · Bouton central : panoramique · Molette : zoom en 3D.

À droite, le nombre d'éléments sélectionnés et un entonnoir : cliquez sur le nombre pour ouvrir Filtre. Puis Sélectionner et faire glisser, qui permet de faire glisser des éléments sans les sélectionner d'abord ; dans un plan, également les coordonnées du curseur en mètres.

La sélection, en bref

Le chapitre sur la sélection et la modification décrit la sélection en détail. L'essentiel :

• cliquez sur un élément pour le sélectionner ; cliquez sur un point vide pour effacer la sélection ;
• Ctrl + clic ajoute un élément à la sélection, Shift + clic l'en retire ; Tab met en évidence l'élément suivant sous le curseur, ou une chaîne de murs joints ;
• faites glisser de gauche à droite pour sélectionner ce qui se trouve entièrement à l'intérieur du rectangle, de droite à gauche pour sélectionner ce qu'il touche ;
• faites glisser un élément sélectionné pour le déplacer ;
• Ctrl+A sélectionne les éléments du niveau du plan ouvert, ou de tout le modèle dans une vue 3D ; Del supprime la sélection ; Esc l'efface.
