Die Benutzeroberfläche

Das BIMopen-Fenster besteht in der Desktop- und in der Webversion aus denselben Teilen. Von oben nach unten:

1. die Titelleiste mit dem Anwendungsmenü, dem Schnellzugriff-Werkzeugkasten, dem Namen des Projekts und der aktiven Ansicht, dem Sprachmenü und dem Hilfemenü;
2. die Multifunktionsleiste mit ihren Registerkarten und Werkzeuggruppen;
3. die Optionsleiste mit den Einstellungen des aktiven Werkzeugs;
4. links die Palette Eigenschaften über dem Projektbrowser;
5. der Zeichenbereich, in dem sich die Ansichten in Fenstern öffnen, jedes mit seiner Ansichtssteuerungsleiste;
6. die Befehlszeile mit dem Protokoll dessen, was getan wurde;
7. die Statusleiste.

Die Paletten behalten ihre Breite, was sie auch zeigen: ein langer Name wird mit «…» gekürzt, und sein Tooltip zeigt ihn ganz. Ziehen Sie den Rand der Paletten, um sie breiter oder schmaler zu machen, und die Linie zwischen Eigenschaften und dem Projektbrowser, um die Höhe aufzuteilen; BIMopen merkt sich beides für die nächste Sitzung. Im Stil BIMopen verhalten sich der Werkzeugbereich und der Elementbereich ebenso.

Auf Arabisch ist das ganze Fenster gespiegelt: Die Paletten befinden sich rechts, die Multifunktionsleiste und die Optionsleiste lesen sich von rechts nach links, und die Navigationsleiste liegt am linken Rand der Ansichten.

Anwendungsmenü

Die blaue Schaltfläche B am linken Ende der Titelleiste öffnet das Anwendungsmenü: die Befehle, die auf das ganze Projekt wirken.

Neu, Öffnen… und Beispielprojekt ersetzen das aktuelle Projekt ohne Rückfrage: Speichern Sie es vorher, wenn Sie es behalten möchten.

Optionen

Anwendungsmenü ▸ Optionen hat zwei Gruppen:

BIMopen merkt sich Sprache und Design für den nächsten Start.

Schnellzugriff-Werkzeugkasten

Neben dem Anwendungsmenü hält der Schnellzugriff-Werkzeugkasten die meistverwendeten Befehle einen Klick entfernt bereit. Ruht die Maus auf einer Schaltfläche, erfahren Sie, was sie tut und welches Kürzel sie hat.

In der Mitte der Titelleiste zeigt BIMopen, wenn das Fenster breit genug ist, den Namen des Projekts und der aktiven Ansicht, zum Beispiel Beispielhaus — BIMopen - Grundriss: Erdgeschoss. Ein Stern nach dem Namen des Projekts bedeutet, dass es ungespeicherte Änderungen hat.

Am rechten Ende:

• das Sprachmenü, eine Weltkugel mit dem Namen der aktuellen Sprache: Wählen Sie eine andere, und die Benutzeroberfläche wechselt sofort;
• das Menü ?: Befehle listet alle Befehle in der Befehlszeile auf (wie die Eingabe von help), und Info zeigt die Version, die Lizenz und die Danksagungen.

? ▸ Hilfe (F1) öffnet dieses Handbuch in der Sprache der Benutzeroberfläche im Browser. F1 öffnet die Seite zu dem, was Sie gerade tun: zum geöffneten Dialog, zur Schaltfläche der Multifunktionsleiste unter der Maus (ihr Tooltip endet mit Drücken Sie F1, um weitere Informationen zu erhalten) oder zum aktiven Werkzeug.

Klicken Sie mit der rechten Maustaste auf ein Werkzeug der Multifunktionsleiste und wählen Sie Zum Schnellzugriff-Werkzeugkasten hinzufügen: Das Werkzeug kommt in den Werkzeugkasten und startet von dort, welche Registerkarte auch geöffnet ist. Ein Rechtsklick auf jedes Werkzeug des Werkzeugkastens, auch die Standardwerkzeuge, bietet Aus Schnellzugriff-Werkzeugkasten entfernen oder Trennlinie hinzufügen (eine Linie rechts davon). Der kleine Pfeil am Ende, Schnellzugriff-Werkzeugkasten anpassen, listet die Standardwerkzeuge: ein Häkchen zeigt eines wieder, ohne Häkchen wird es entfernt. Im selben Menü öffnet Schnellzugriff-Werkzeugkasten anpassen… ein Fenster mit den Werkzeugen in ihrer Reihenfolge: Nach oben und Nach unten verschieben das gewählte nach links oder rechts, Trennlinie hinzufügen setzt eine Linie dahinter, Entfernen nimmt es (oder eine Linie) weg, OK übernimmt. Unterhalb der Multifunktionsleiste anzeigen verschiebt den ganzen Werkzeugkasten unter die Multifunktionsleiste (oder wieder darüber). Der Werkzeugkasten bleibt für die nächsten Sitzungen erhalten. Auf den Registerkarten der Multifunktionsleiste und im Schnellzugriff-Werkzeugkasten hat jeder Befehl sein eigenes Symbol.

Multifunktionsleiste

Die Multifunktionsleiste ordnet die Werkzeuge in Registerkarten und jede Registerkarte in Gruppen. Der Name einer Gruppe steht unter ihren Schaltflächen. Eine Schaltfläche, deren Name von einem kleinen Zeichen gefolgt wird, öffnet ein Menü. Ruht die Maus auf einer Schaltfläche, zeigt sie, was diese tut, und in Klammern das Kürzel, das Sie eingeben können, um sie zu starten.

Drücken Sie Alt und lassen Sie die Taste los, oder drücken Sie F10, um die Tastenhinweise zu zeigen: einen Buchstaben auf jeder Registerkarte (I, N, A, V, G, M, von der ersten bis zur kontextabhängigen) und auf den Schaltflächen der offenen Registerkarte den Kurzbefehl ihres Werkzeugs. Tippen Sie den Buchstaben einer Registerkarte, um sie zu öffnen, dann die Buchstaben einer Schaltfläche, um ihr Werkzeug zu starten; Esc blendet die Hinweise aus. Solange sie sichtbar sind, geht das Getippte nicht in die Befehlszeile.

Die Registerkarte Start

Flächenbegrenzungslinie und Fläche funktionieren in einem Flächenplan: Solange keiner geöffnet ist, sind sie ausgegraut, und ihre QuickInfo fordert dazu auf, zuerst einen Flächenplan zu öffnen.

Die Registerkarte Beschriften

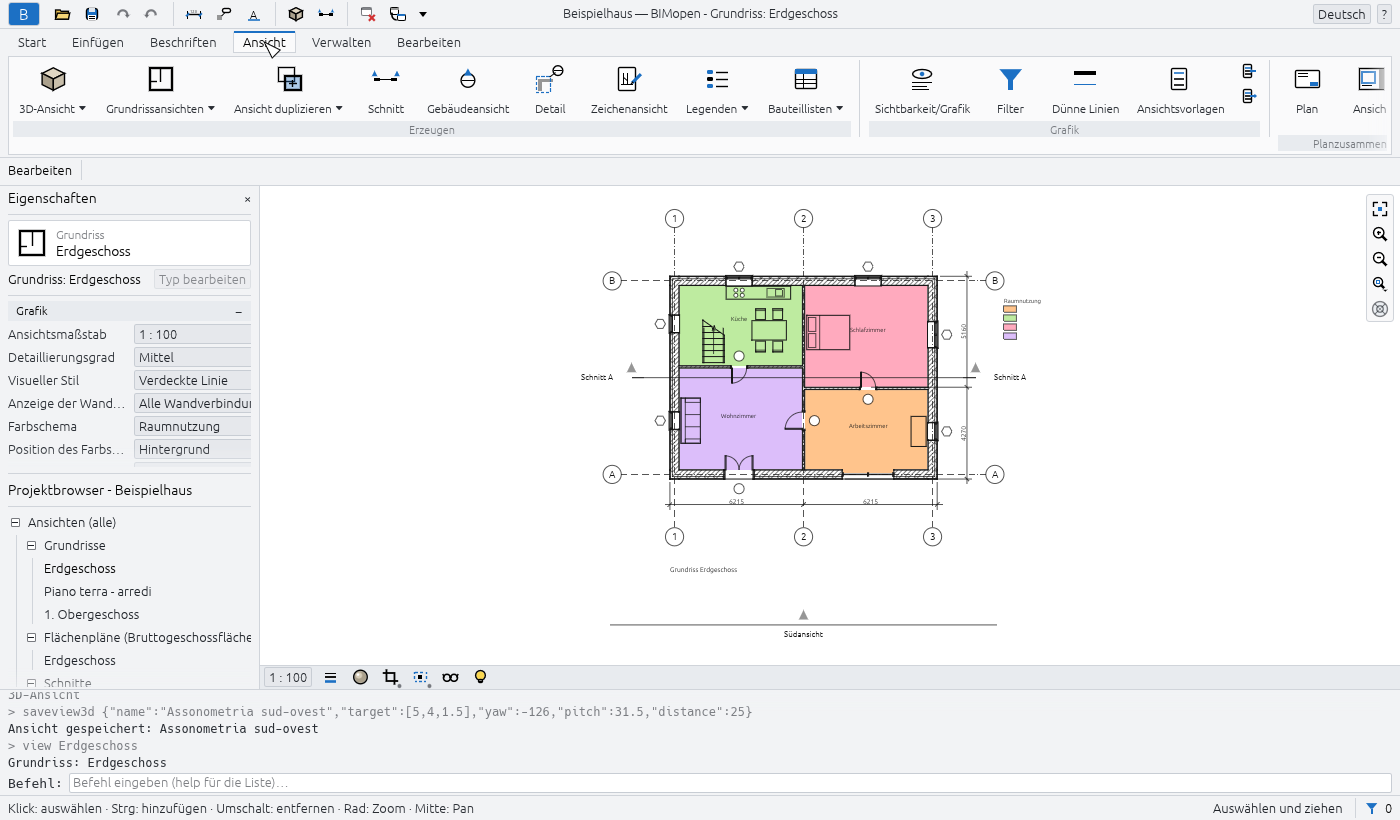

Die Registerkarte Ansicht

Ansicht speichern funktioniert nur, solange eine 3D-Ansicht geöffnet ist, Mit Detaillierung duplizieren nur für Ansichten, die keine 3D-Ansichten sind, und Planzusammenstellung ▸ Ansicht nur, solange ein Plan geöffnet ist.

Die Registerkarte Verwalten

Fang schaltet den Objektfang für das ganze Programm ein und aus: Solange er eingeschaltet ist, ist die Schaltfläche hervorgehoben.

Die kontextabhängige Registerkarte

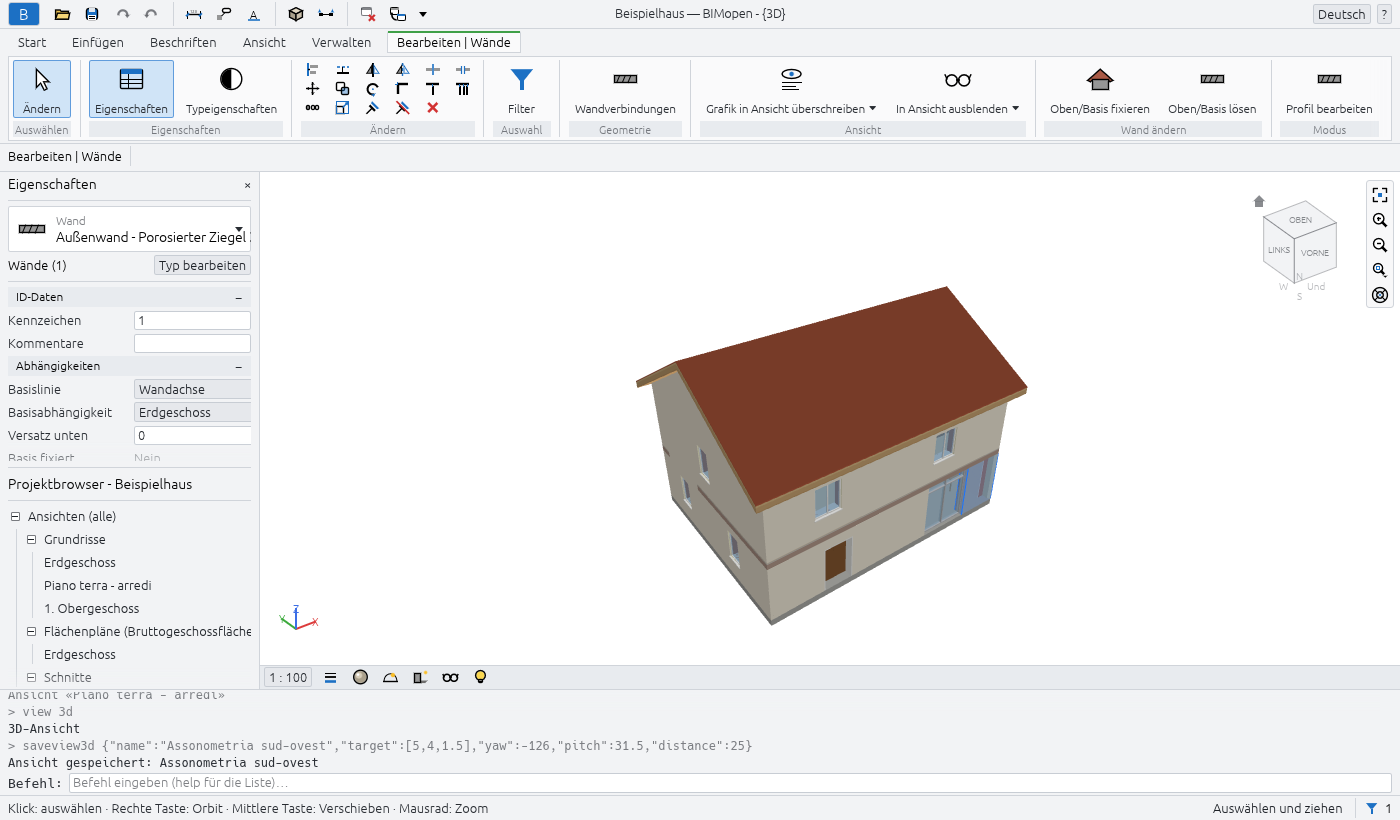

Wenn Sie ein Werkzeug starten oder etwas auswählen, wechselt die Multifunktionsleiste von selbst zur letzten Registerkarte, die den Namen dessen trägt, was Sie gerade tun: Bearbeiten | Wand platzieren beim Zeichnen von Wänden, Bearbeiten | Wände bei ausgewählten Wänden, Bearbeiten | Mehrfachauswahl bei Elementen verschiedener Kategorien. Die Registerkarte ist mit einer eigenen Farbe gekennzeichnet. Wenn das Werkzeug endet oder die Auswahl aufgehoben wird, kehrt die Multifunktionsleiste zu der Registerkarte zurück, die Sie zuvor verwendet haben.

Sie hat immer diese Gruppen:

Löschen funktioniert nur, wenn etwas ausgewählt ist. Das Kapitel zum Auswählen und Ändern beschreibt die Änderungswerkzeuge.

Weitere Gruppen erscheinen je nach Auswahl oder Werkzeug:

Optionsleiste

Unter der Multifunktionsleiste beginnt die Optionsleiste mit dem Namen der kontextabhängigen Registerkarte und zeigt dann die Einstellungen des aktiven Werkzeugs. Sie gelten für die nächsten Elemente, die Sie platzieren. An ihrem Ende zeigt sie, solange ein Werkzeug aktiv ist, die Ebene, auf der Sie arbeiten: Ebene: Erdgeschoss.

Ist Orthogonal (Shift) ausgeschaltet, erzielt das Gedrückthalten von Shift beim Zeichnen dieselbe Einschränkung; ist es eingeschaltet, hebt Shift sie auf.

Klicken Sie mit der rechten Maustaste auf die Optionsleiste und wählen Sie Unten andocken, um sie direkt über die Statusleiste zu verschieben; Oben andocken bringt sie zurück. Die Wahl bleibt für die nächsten Sitzungen.

Eigenschaften

Die Palette Eigenschaften zeigt und ändert die Parameter dessen, woran Sie gerade arbeiten. Von oben nach unten enthält sie:

• die Typenauswahl: die Familie in kleiner Schrift und darunter den Typ. Klicken Sie darauf, um einen anderen Typ zu wählen: Die ausgewählten Elemente wechseln den Typ, oder, solange ein Werkzeug aktiv ist, erhält das nächste Element diesen Typ;
• eine Zeile mit dem, was die Palette gerade zeigt, zum Beispiel Wände (1) oder Neu: Wand, und die Schaltfläche Typ bearbeiten, die die Typeigenschaften öffnet;
• die Parameter, in Gruppen (Abhängigkeiten, Grafik, ID-Daten…). Klicken Sie auf den Namen einer Gruppe, um sie einzuklappen. Grau dargestellte Werte sind schreibgeschützt: Sie werden aus dem Modell berechnet;
• die Schaltfläche Anwenden, die einen eingegebenen Wert bestätigt. Enter tut dasselbe.

Was die Palette zeigt, hängt von der Situation ab:

Längen werden in den Einheiten des Projekts geschrieben und gelesen (Millimeter in einem neuen Projekt). Sie können einen Wert mit seiner Einheit eingeben, zum Beispiel 2.7m.

Um die Palette zu schließen, klicken Sie auf × in ihrem Titel; um sie wieder anzuzeigen, verwenden Sie Ansicht ▸ Fenster ▸ Benutzeroberfläche ▸ Eigenschaften oder die Schaltfläche Eigenschaften der kontextabhängigen Registerkarte.

Projektbrowser

Der Projektbrowser listet die Ansichten, Bauteillisten, Pläne und Familien des Projekts in einer Baumstruktur auf. Sein Titel trägt den Namen des Projekts. Klicken Sie auf ⊟ oder ⊞, um einen Zweig ein- oder auszuklappen.

Die Zweige der Flächenpläne, Schnitte, Ansichten, Detailansichten und Zeichenansichten erscheinen nur, wenn sie etwas enthalten. Die aktive Ansicht ist fett geschrieben.

Bei einer Ansicht:

• ein Klick zeigt ihre Eigenschaften in der Palette Eigenschaften, ohne sie zu öffnen;
• ein Doppelklick öffnet sie;
• ein Rechtsklick öffnet ihr Menü: Öffnen, Schließen (schließt ihre Fenster), Ansicht duplizieren ▸ (Duplizieren, Mit Detaillierung duplizieren), Ansichtsvorlage anwenden…, Ansichtsvorlage aus Ansicht erstellen…, Löschen, Umbenennen…, Eigenschaften.

Das Menü eines Plans hat statt der beiden Vorlageneinträge Ansichtsvorlage auf alle Ansichten anwenden… und kein Ansicht duplizieren. {3D} kann weder gelöscht noch umbenannt werden.

Bei einer Bauteilliste des Projekts wählt ein Klick sie aus, ein Doppelklick öffnet sie, und das Rechtsklickmenü hat Öffnen, Eigenschaften der Bauteilliste… und Löschen. Eine vordefinierte Bauteilliste öffnet sich mit einem Klick.

Bei einem Typ unter Familien öffnet ein Doppelklick seine Typeigenschaften; das Rechtsklickmenü hat Typeigenschaften, Duplizieren…, Exemplar erstellen (startet das Werkzeug, das ihn platziert, mit diesem Typ) und Löschen.

Nach einem Klick in den Projektbrowser bewegt sich die Tastatur darin: Up und Down gehen von Zeile zu Zeile (die Eigenschaften der Ansicht erscheinen in der Palette), Right öffnet einen Zweig, Left schließt ihn oder geht zum Zweig hinauf, in dem die Zeile steht, Enter öffnet die Ansicht.

Von hier kommen Ansichten auch auf Pläne. Ziehen Sie einen Grundriss, einen Schnitt, eine Ansicht, eine Zeichenansicht, eine Legende, eine gespeicherte 3D-Ansicht oder eine Bauteilliste auf den offenen Plan: Ihr Ansichtsfenster folgt dem Cursor und bleibt dort, wo Sie es loslassen. Oder lassen Sie sie auf dem Namen eines Plans im Baum los: Der Plan öffnet sich und das Ansichtsfenster folgt dem Cursor, bis Sie klicken. Beim Ziehen rollt der Baum, wenn der Cursor seinen Rand erreicht. Das Kontextmenü eines Plans hat Ansicht hinzufügen…. Eine Ansicht, die schon auf einem Plan ist, wird abgelehnt, mit dem Grund in der Befehlszeile; Legenden und Bauteillisten können auf mehreren Plänen stehen. Eine gespeicherte 3D-Ansicht erscheint auf dem Plan mit den Kanten, die ihre Kamera sieht.

Das Kontextmenü eines Grundrisses, eines Schnitts oder einer Zeichenansicht hat Referenzierende Ansichten suchen: die Ansichten, die ihr Symbol zeigen, und die Pläne, auf denen sie steht; Gehe zu Ansicht öffnet die gewählte.

Zeichenbereich und Ansichtsfenster

Jede geöffnete Ansicht ist ein Fenster im Zeichenbereich. Eine erneut geöffnete Ansicht kommt nach vorn; mindestens ein Fenster bleibt immer geöffnet. Ansicht ▸ Fenster ordnet sie an:

Klicken Sie in ein Fenster, um es zu aktivieren: Die Werkzeuge arbeiten im aktiven Fenster, die anderen zeigen das Modell nur an. Bei Nebeneinander und Überlappend schließt das × in der Titelleiste eines Fensters dieses Fenster.

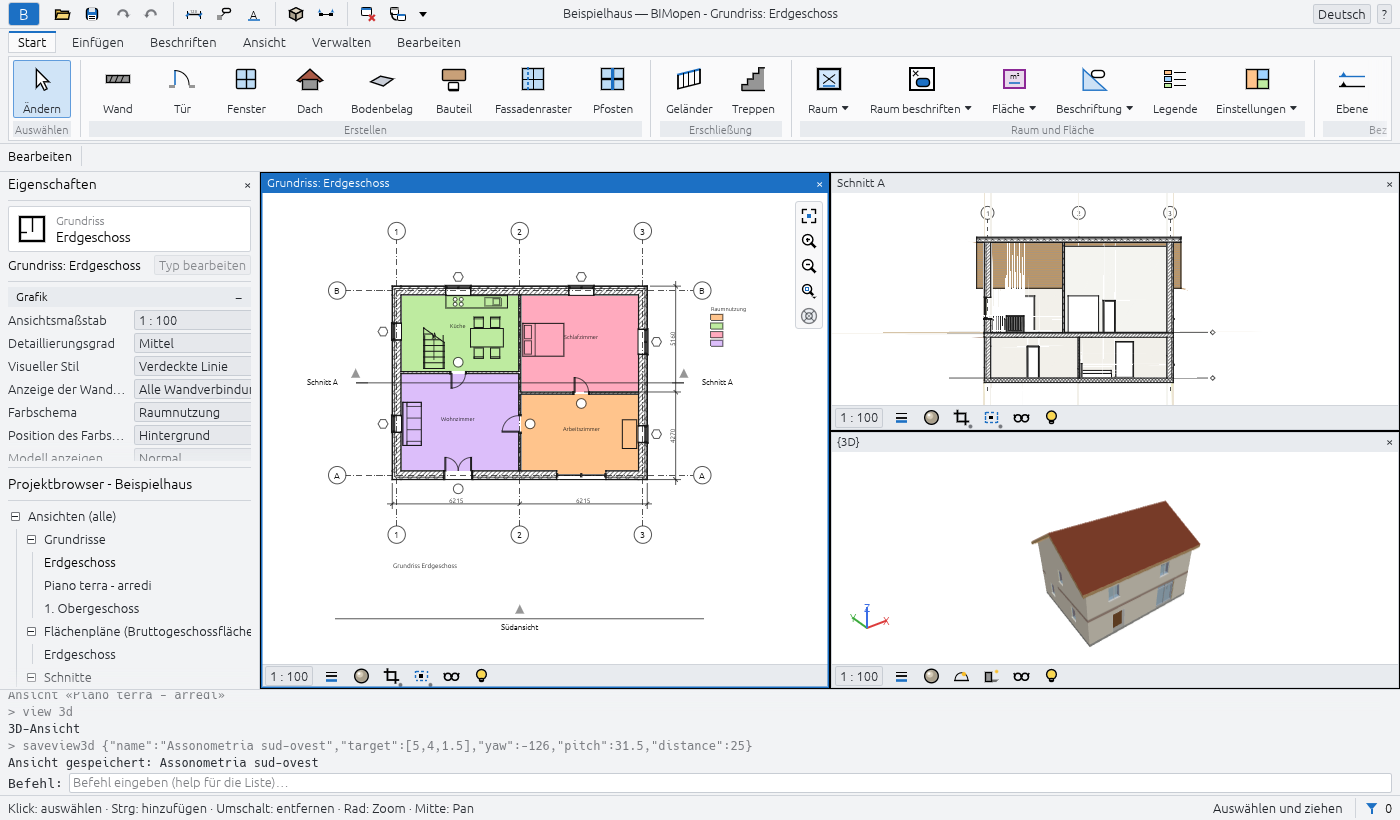

Nebeneinander setzt das aktive Fenster oben links und die anderen danach, vom zuletzt aktiven an; Fenster wechseln listet sie in derselben Reihenfolge. Ordnen Sie erneut an, nachdem Sie in einem anderen Fenster gearbeitet haben, kommt dieses an erste Stelle.

Benutzeroberfläche ▸ Tastaturkurzbefehle listet die Befehle mit ihren Kurzbefehlen. Suchen Sie einen Befehl nach Namen oder nutzen Sie Filter (Alle, Alle definierten, Alle nicht definierten, Alle reservierten); wählen Sie einen Befehl, tippen Sie die Tasten in Neue Tasten drücken und klicken Sie auf Zuweisen. Tasten, die ein anderer Befehl schon hat, werden abgelehnt, mit dem Grund; Entfernen nimmt die von Ihnen hinzugefügten Tasten weg. Ihre Kurzbefehle bleiben für die nächsten Sitzungen und starten den Befehl, wenn Sie sie tippen, wie die vorgegebenen.

Ein Werkzeug wechselt nie von selbst die aktive Ansicht. In einer Ansicht gestartet, in der es nicht arbeiten kann (ein Dach oder ein Raum in einer 3D-Ansicht, eine Ebene in einem Grundriss, eine Fläche außerhalb eines Flächenplans), öffnet es Gehe zu Ansicht: die geeigneten Ansichten, der Grundriss der aktiven Ebene vorausgewählt. Ansicht öffnen öffnet die gewählte Ansicht und startet dort das Werkzeug; Abbrechen lässt alles, wie es war. Begrenzung bearbeiten eines Bodens, Dachs, einer Treppe oder eines Geländers fragt aus einem Schnitt oder einer Ansicht ebenso nach einem Grundriss seiner Ebene, und ein neuer Schnitt oder eine neue Ansicht lässt den Grundriss aktiv, in dem sie gezeichnet wurden. Verschieben und Kopieren funktionieren auch in Schnitten und Ansichten, entlang der Ansicht.

Ansichtssteuerungsleiste

Am unteren Rand jedes Grundrisses, Schnitts, jeder Ansicht, jedes Detailausschnitts und jeder Zeichenansicht:

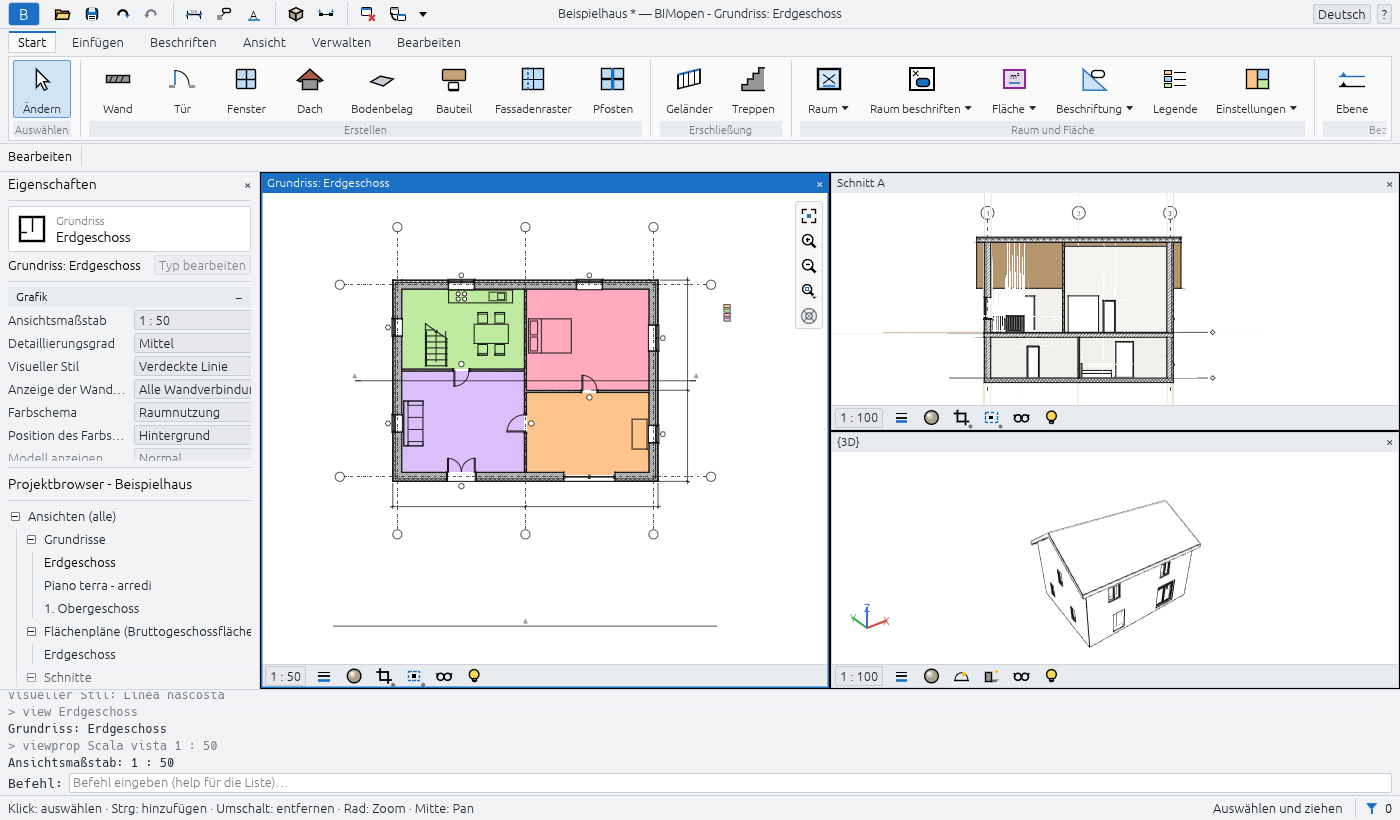

In einer 3D-Ansicht hat die Leiste Visueller Stil (Drahtmodell, Verdeckte Linie, Schattiert, Schattiert mit Kanten, Einheitliche Farben) und Temporär ausblenden/isolieren. Ein Plan hat keine Ansichtssteuerungsleiste: Seine Ansichten haben ihren eigenen Maßstab.

Navigationsleiste

Am rechten Rand der aktiven Ansicht (auf Arabisch am linken Rand) drei Schaltflächen: Zoom Grenzen (dasselbe wie Home), Vergrößern und Verkleinern.

Darunter öffnet Zoomoptionen das Zoom-Menü: Bereich vergrößern (ziehen Sie ein Rechteck auf der Ansicht; Esc bricht ab), Verkleinern (2x), Zoom auf Fenstergröße, Alle auf Fenstergröße zoomen (jedes offene Fenster), Zoom auf Plangröße (die Ansicht in Druckgröße) sowie Vorheriges Pan/Zoom und Nächstes Pan/Zoom, die durch die Ausschnitte dieses Fensters vor und zurück gehen. Getippt: ZR, ZO, ZF, ZA, ZS, ZP. In einer 3D-Ansicht öffnet die letzte Schaltfläche, SteeringWheels, das Navigationsrad: Ziehen Sie seinen Sektor Zoom, Orbit oder Pan; klicken Sie auf Zentrieren, damit der Modellpunkt unter seiner Mitte zum Drehpunkt der Ansicht wird, oder auf Zurückspulen, um zum vorigen Ausschnitt zurückzukehren; Rad schließen (×) schließt es.

Navigation in den Ansichten

Ein kleines Achsenkreuz in der unteren Ecke der 3D-Ansicht zeigt die Richtungen der Achsen: X rot, Y grün, Z blau. Eine gespeicherte 3D-Ansicht merkt sich, wo Sie sie verlassen haben.

In 3D zoomt das Mausrad und hält dabei den Modellpunkt unter dem Cursor fest, und der Orbit dreht sich um die Mitte der Auswahl oder, ohne Auswahl, um den Punkt, auf den die Ansicht blickt.

Der ViewCube in der oberen Ecke der 3D-Ansicht dreht sich mit dem Modell. Klicken Sie auf eine Fläche (OBEN, VORNE, RECHTS…), um von dieser Seite zu blicken, auf eine Kante, um zwischen zwei Seiten zu blicken, auf eine Ecke zwischen dreien; ziehen Sie den Würfel, um zu orbitieren. Das Haus darüber, Ausgangsansicht, führt zur Ausgangsansicht zurück; die Buchstaben N, O, S, W darunter blicken aus dieser Himmelsrichtung.

Das Kontextmenü einer Ansicht

Klicken Sie mit der rechten Maustaste in eine Ansicht, während kein Werkzeug aktiv ist. Befindet sich der Cursor auf einem nicht ausgewählten Element, wird dieses zuerst ausgewählt. Das Menü enthält:

• Abbrechen: hebt die Auswahl auf;
• Alle Exemplare auswählen ▸ In Ansicht sichtbar oder ▸ Im gesamten Projekt: die Elemente desselben Typs; Vorherige auswählen: die vorher getroffene Auswahl;
• In Ansicht ausblenden ▸ Elemente oder ▸ Kategorie: blendet die ausgewählten Elemente oder ihre ganzen Kategorien in dieser Ansicht aus;
• Grafik in Ansicht überschreiben ▸ Nach Kategorie…: öffnet Sichtbarkeit/Grafik für die Kategorien der Auswahl;
• Sichtbarkeit/Grafik….

Solange ein Werkzeug aktiv ist, bewirkt ein Rechtsklick dasselbe wie Esc: Er bricht den laufenden Schritt ab.

Oben im Menü startet Wiederholen [Befehl] das zuletzt benutzte Werkzeug erneut; Enter tut dasselbe, wenn kein Werkzeug aktiv und die Befehlszeile leer ist. Das Menü ist in Grundrissen, Schnitten und 3D-Ansichten dasselbe.

Befehlszeile

Unter dem Zeichenbereich zeigt die Befehlszeile das Protokoll dessen, was getan wurde, das Neueste unten: die ausgeführten Befehle grau nach einem >, ihre Ergebnisse und Fehler in Rot. In ihrer letzten Zeile sagt die Eingabeaufforderung, was das aktive Werkzeug erwartet, zum Beispiel WALL next point [Esc to finish]:, oder Command:, wenn kein Werkzeug aktiv ist.

Sie müssen nicht hineinklicken: Alles, was Sie eingeben, während kein Feld bearbeitet wird, geht an die Befehlszeile. Enter führt die Zeile aus; Up und Down holen die zuvor eingegebenen Zeilen zurück. Das Kapitel zur Befehlszeile beschreibt die Befehle.

Statusleiste

Links zeigt die Statusleiste:

• solange ein Werkzeug aktiv ist, was das Werkzeug erwartet (dieselbe Eingabeaufforderung wie die Befehlszeile);
• ohne Werkzeug die Kategorie und den Typ des Elements unter dem Cursor, als Wände : Außenwand - Porosierter Ziegel 300 + WDVS;
• während Sie ziehen, die Länge der Verschiebung, als Verschieben: 1500;
• andernfalls eine Erinnerung an die Mausbedienung: Klick: auswählen · Strg: hinzufügen · Umschalt: entfernen · Rad: Zoom · Mitte: Pan in Grundrissen, Klick: auswählen · Rechte Taste: Orbit · Mittlere Taste: Verschieben · Mausrad: Zoom in 3D.

Rechts die Anzahl der ausgewählten Elemente und ein Trichter: ein Klick auf die Anzahl öffnet Filter. Dann Auswählen und ziehen, womit sich Elemente ziehen lassen, ohne sie vorher zu wählen; in einem Grundriss außerdem die Koordinaten des Cursors in Metern.

Auswählen in Kürze

Das Kapitel zum Auswählen und Ändern beschreibt das Auswählen vollständig. Das Wichtigste:

• Klicken Sie auf ein Element, um es auszuwählen; klicken Sie auf einen leeren Punkt, um die Auswahl aufzuheben;
• Ctrl + Klick fügt ein Element der Auswahl hinzu, Shift + Klick nimmt es heraus; Tab hebt das nächste Element unter dem Cursor hervor, oder eine Kette verbundener Wände;
• ziehen Sie von links nach rechts, um auszuwählen, was vollständig im Rechteck liegt, von rechts nach links, um auszuwählen, was es berührt;
• ziehen Sie ein ausgewähltes Element, um es zu verschieben;
• Ctrl+A wählt die Elemente der Ebene des geöffneten Grundrisses aus, oder in einer 3D-Ansicht die des ganzen Modells; Del löscht die Auswahl; Esc hebt sie auf.
